Installation et Câblage des Armoires Électriques Industrielles
Introduction
L’installation et le câblage des armoires électriques industrielles sont des étapes cruciales pour garantir la sécurité, la fiabilité et l’efficacité des systèmes électriques. Ce guide détaillé couvre les étapes essentielles de l’installation et du câblage, des bonnes pratiques aux normes à respecter, en passant par les outils et équipements nécessaires.
Étapes de l'Installation
1. Planification
La planification est la première étape et la plus cruciale de l’installation des armoires électriques.
- Analyse des besoins :
- Identification des composants nécessaires (disjoncteurs, relais, contacteurs, transformateurs, etc.).
- Détermination de la capacité et des spécifications techniques des armoires.
- Conception du schéma électrique :
- Création de schémas électriques détaillés (unifilaire, multifilaire, de commande et de puissance).
- Utilisation de logiciels spécialisés comme SEE Electrical ou AutoCAD Electrical.
- Choix de l’emplacement :
- Sélection d’un emplacement approprié pour l’armoire en tenant compte de l’accessibilité, de la ventilation et de la sécurité.
- Vérification des contraintes environnementales (température, humidité, poussière).
2. Préparation du Site
Avant l’installation, il est essentiel de préparer le site de manière adéquate.
- Préparation de la surface de montage :
- Nettoyage et nivellement de la surface où l’armoire sera installée.
- Installation de supports ou de structures de fixation si nécessaire.
- Vérification des accès :
- S’assurer que l’emplacement choisi permet un accès facile pour les interventions de maintenance.
- Prévoir des chemins de câbles adéquats pour les connexions entrantes et sortantes.

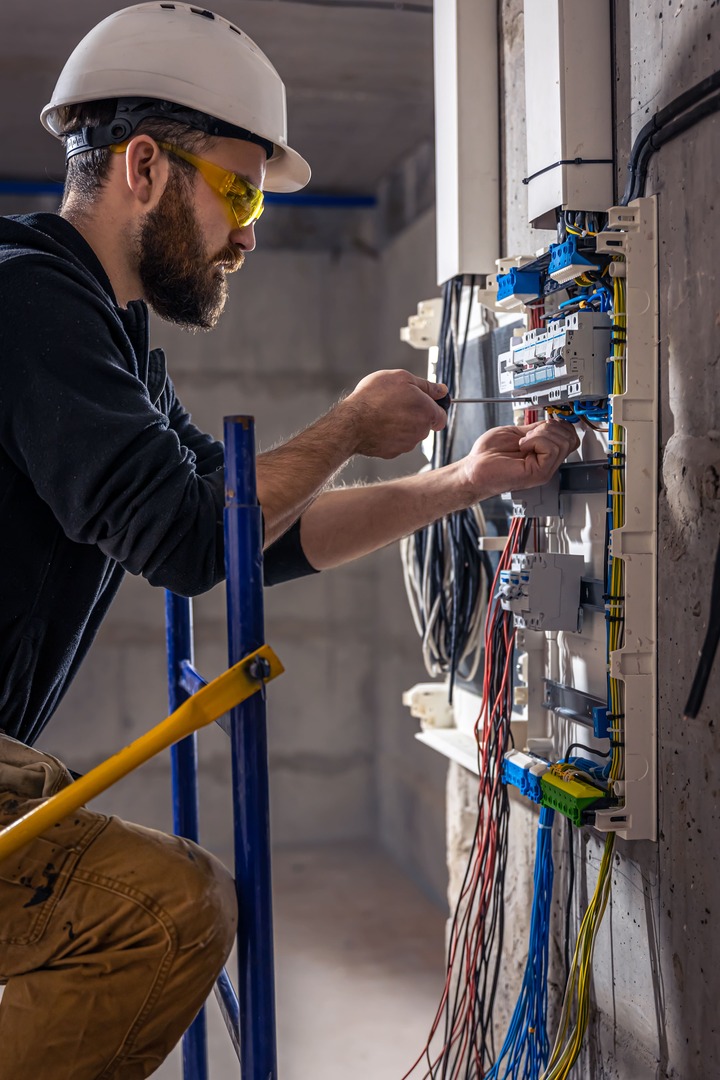

3. Installation Physique de l'Armoire
installation physique de l’armoire comprend plusieurs étapes importantes.
- Montage de l’armoire :
- Fixation de l’armoire à son emplacement final en utilisant des boulons d’ancrage appropriés.
- Assurer une mise à la terre correcte de l’armoire pour éviter les risques électriques.
- Placement des composants internes :
- Installation des disjoncteurs, relais, contacteurs, transformateurs et autres composants internes selon le schéma préétabli.
- Utilisation de rails DIN pour fixer les composants modulaires de manière ordonnée.

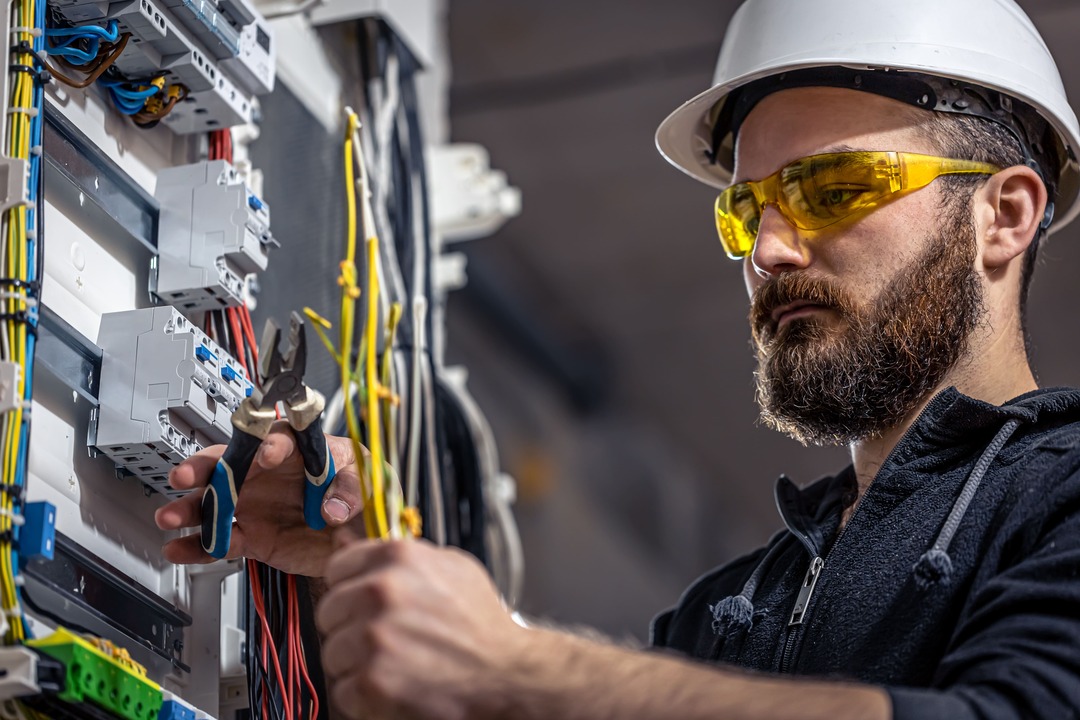

4. Câblage
- Préparation des câbles :
- Sélection des câbles appropriés en fonction des spécifications techniques (section, isolation, type de conducteur).
- Coupe et dénudage des câbles avec des outils appropriés pour éviter d’endommager les conducteurs.
- Raccordement des câbles :
- Connexion des câbles aux bornes correspondantes en suivant le schéma électrique.
- Utilisation de cosses et de connecteurs pour garantir des connexions sûres et durables.
- Organisation des câbles :
- Acheminement des câbles de manière ordonnée à l’aide de chemins de câbles, de goulottes et de serre-câbles.
- Étiquetage des câbles pour une identification facile lors des opérations de maintenance.
- Respect des couleurs des fils :
- Utilisation des couleurs normalisées pour les fils (phase, neutre, terre) selon les normes locales et internationales (NF C 15-100, IEC).
Bonnes Pratiques de Câblage
Séparation des circuits :
- Séparer les circuits de puissance des circuits de commande pour éviter les interférences électromagnétiques.
- Utiliser des goulottes séparées pour les câbles de signal et de puissance.
Protection des câbles :
- Utiliser des gaines et des conduits pour protéger les câbles contre les dommages mécaniques et les conditions environnementales.
- Éviter les courbures excessives et les tensions mécaniques sur les câbles.
Vérification des connexions :
- S’assurer que toutes les connexions sont serrées correctement pour éviter les faux contacts et les surchauffes.
- Utiliser un testeur de continuité pour vérifier l’intégrité des connexions.
Test et Vérification
Après l’installation et le câblage, il est crucial de tester et de vérifier l’ensemble du système pour garantir son bon fonctionnement.
- Tests de continuité :
- Utiliser un multimètre pour vérifier la continuité des circuits et s’assurer qu’il n’y a pas de coupures ou de courts-circuits.
- Vérification des tensions :
- Mesurer les tensions aux points de connexion pour s’assurer qu’elles correspondent aux spécifications.
- Test de mise en service :
- Effectuer des tests de mise en service pour vérifier le fonctionnement correct de tous les composants (disjoncteurs, relais, contacteurs, etc.).
- Simuler des conditions de fonctionnement normales et vérifier les réponses du système.
Outils et Équipements Nécessaires
Pour effectuer l’installation et le câblage des armoires électriques, plusieurs outils et équipements sont nécessaires.
- Outils de base :
- Tournevis isolés, pinces, coupe-câbles, dénudeurs.
- Outils de mesure :
- Multimètre, pince ampèremétrique, testeur de continuité.
- Outils spécialisés :
- Caméra thermique pour détecter les points chauds, analyseur de réseau pour vérifier la qualité de l’alimentation électrique.
- Équipements de sécurité :
- Gants isolants, lunettes de protection, tapis isolants
Conclusion
L’installation et le câblage des armoires électriques industrielles sont des processus complexes qui nécessitent une planification minutieuse, une exécution précise et le respect strict des normes de sécurité. En suivant les étapes et les bonnes pratiques décrites dans ce guide, vous pouvez assurer une installation sûre, fiable et efficace. Pour plus de détails et de ressources supplémentaires, explorez les autres sections de notre site.
