Introduction
Les armoires électriques industrielles sont des éléments essentiels pour la gestion et la distribution de l’énergie dans les environnements industriels. Elles abritent divers composants nécessaires au contrôle, à la protection et à l’isolement des circuits électriques. Ce guide détaillé couvre tous les aspects des armoires électriques industrielles, de leur définition et leurs types aux normes et schémas électriques.
1. Qu'est-ce qu'une Armoire Électrique Industrielle ?

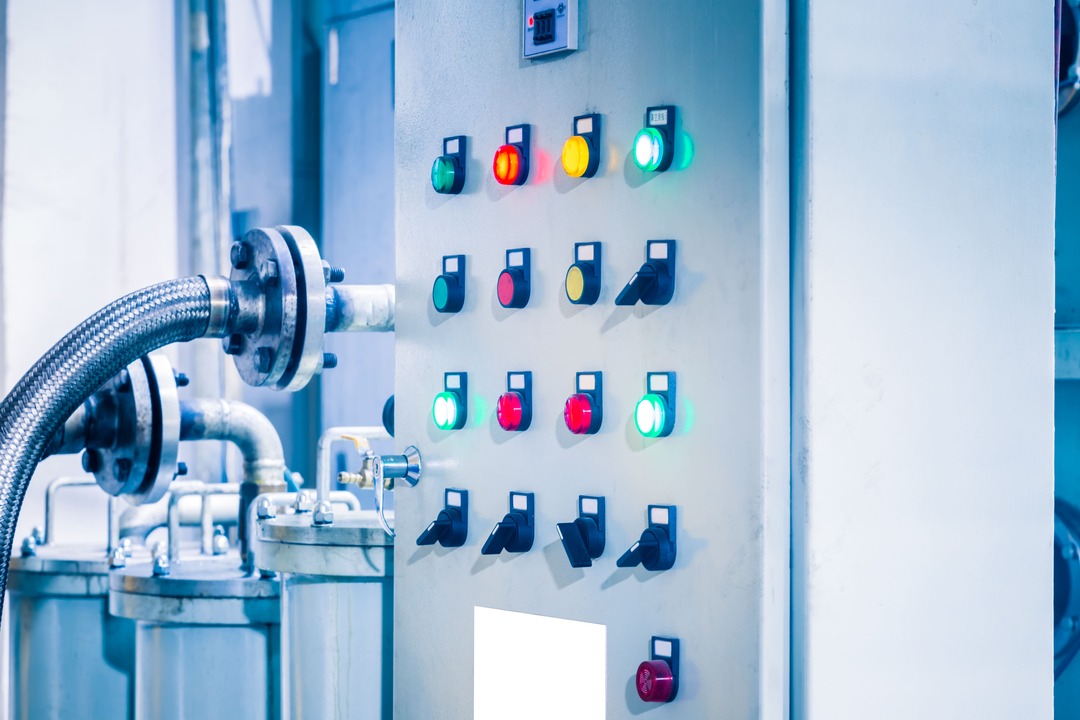

Une armoire électrique industrielle est un boîtier métallique qui contient des équipements électriques et électroniques destinés à gérer, protéger et distribuer l’énergie électrique dans un environnement industriel. Ces armoires sont conçues pour assurer la sécurité des installations et la fiabilité des opérations industrielles.
les composants d’une armoire electrique industrielle :
- Disjoncteurs : Protègent les circuits contre les surcharges et les courts-circuits.
- Relais : Permettent de commuter les circuits électriques.
- Contacteurs : Utilisés pour contrôler les moteurs et autres équipements industriels.
- Transformateurs : Modifient les niveaux de tension pour correspondre aux besoins des équipements.
- Borniers : Points de connexion pour les câbles, facilitant les branchements et la maintenance.
- Fusibles : Assurent une protection supplémentaire contre les surcharges.
- Contrôleurs logiques programmables (PLC) : Gèrent les automatismes et les processus industriels.
Les armoires électriques assurent également la sécurité des opérateurs en isolant les composants sous tension et en facilitant les interventions de maintenance.
2. Types d'Armoires Électriques Industrielles
Les armoires électriques industrielles se déclinent en plusieurs types, chacun étant conçu pour des applications spécifiques.
Types Communs :
- Armoire de Commande :
- Description : Contient des équipements de commande tels que des PLC et des relais.
- Usage : Utilisée pour le contrôle des processus industriels.
- Armoire de Distribution :
- Description : Distribue l’énergie électrique à différents circuits.
- Usage : Essentielle pour la répartition de l’énergie dans les installations.
- Armoire de Contrôle de Processus :
- Description : Intègre des instruments de mesure et de contrôle.
- Usage : Gère les processus industriels automatisés, comme les lignes de production.
- Armoire Modulaire :
- Description : Conçue pour être flexible et évolutive.
- Usage : S’adapte aux besoins variés et évolutifs des installations industrielles.
Chaque type d’armoire est spécifiquement conçu pour optimiser l’efficacité énergétique, la sécurité et la gestion des installations industrielles.
3. Normes et Régulations
Les normes et régulations sont cruciales pour garantir la sécurité et la conformité des armoires électriques industrielles. Elles couvrent divers aspects, notamment les couleurs des fils, les symboles électriques et les exigences de sécurité.

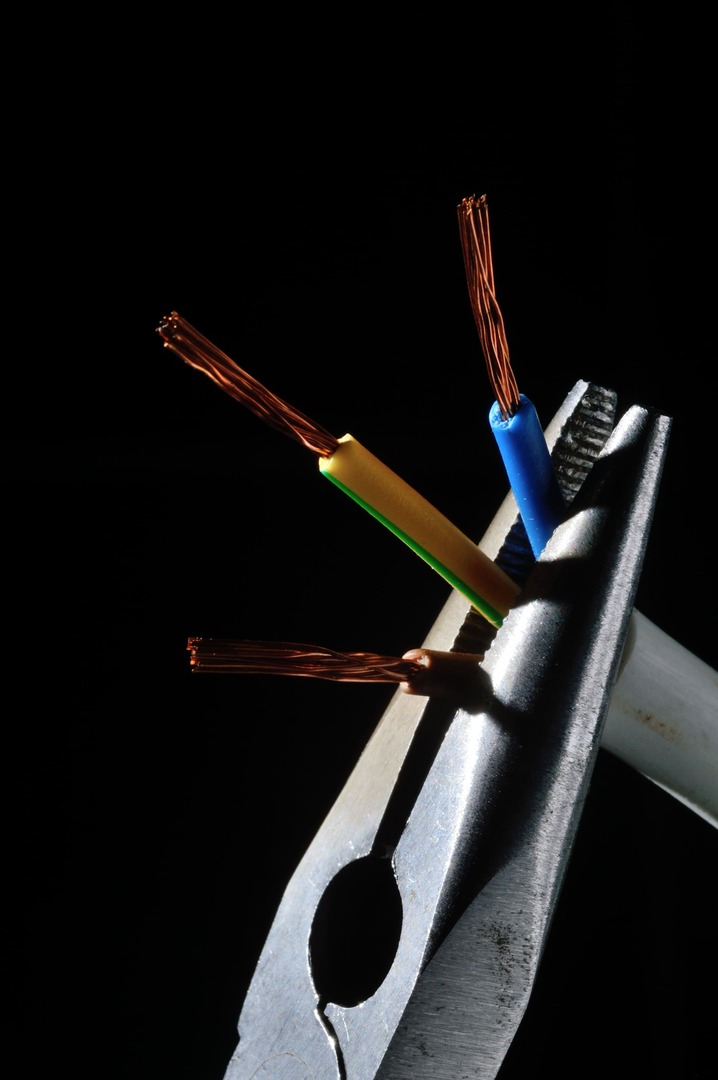

Normes de Couleur des Fils :
- France (NF C 15-100) :
- Noir : Phase
- Bleu : Neutre
- Vert/Jaune : Terre
- Normes Internationales (IEC) :
- Marron : Phase (L1)
- Noir : Phase (L2)
- Gris : Phase (L3)
- Bleu Clair : Neutre (N)
- Vert/Jaune : Terre (PE)
Normes et Symboles Électriques :
- IEC 60617 : Normes internationales pour les symboles graphiques dans les schémas électriques.
- NF C 15-100 : Normes françaises pour les installations électriques des bâtiments.
Sécurité et Régulations :
- NFPA 70 (National Electrical Code) : Normes américaines pour les installations électriques.
- CEI 60204-1 : Sécurité des machines – Équipements électriques des machines.
4. Schémas Électriques pour Armoires
Les schémas électriques sont indispensables pour la conception, l’installation et la maintenance des armoires électriques industrielles. Ils représentent graphiquement les circuits électriques et les connexions entre les différents composants.
Types de Schémas Électriques :
- Schéma Unifilaire :
- Description : Représente le cheminement de l’électricité avec une seule ligne.
- Usage : Utilisé principalement pour les systèmes de distribution.
- Schéma Multifilaire :
- Description : Montre chaque fil et composant individuellement.
- Usage : Utilisé pour les systèmes de contrôle et de commande détaillés.
- Schéma de Commande :
- Description : Détaille les circuits de commande des équipements.
- Usage : Essentiel pour les systèmes automatisés et les PLC.
- Schéma de Puissance :
- Description : Montre les connexions de puissance entre les composants.
- Usage : Utilisé pour les systèmes de distribution de puissance.
Les schémas électriques facilitent la compréhension des circuits, la maintenance et les dépannages en offrant une vue claire et précise des installations
Conclusion
Les armoires électriques industrielles sont des composants clés pour la gestion et la distribution de l’énergie dans les environnements industriels. Comprendre les types d’armoires, leurs composants, les normes et les schémas électriques est essentiel pour assurer la sécurité et l’efficacité des installations. Pour plus de détails et de ressources, explorez les sections spécifiques de ce guide.
